工作原理

箱体底部设计锥形集尘漏斗，粉尘落入底部收集口；高压涡轮循环风机将粉尘抽取，输送至箱内顶部向下洒落，在密闭试验腔内形成循环流动的尘雾环境。配合抽真空系统、粉尘加热系统、振动机构，实现粉尘均匀悬浮循环，完成标准砂尘试验流程。试验过程可通过箱体观察窗直观查看样品状态。

设备结构特点

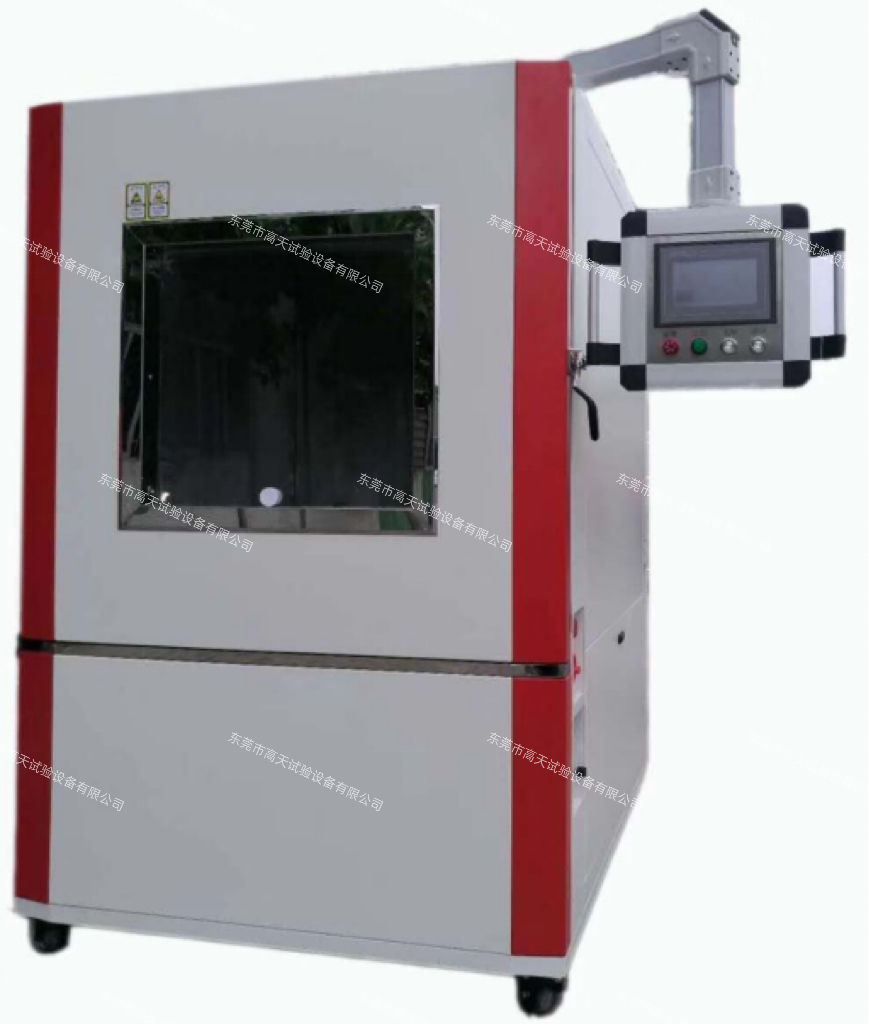

1. 箱体做工扎实内箱采用 SUS201 不锈钢镜面板，抗粉尘磨损、方便清洁；外箱采用 SUS201 不锈钢或 A3 钢板烤漆，整机配置万向脚轮，方便设备移位。箱门配置钢化玻璃观察窗，自带刮尘器与箱内照明灯，试验期间不用开门即可观察样品状态。箱内配套防尘型 AC220V 16A 试件电源插座，支持样品通电状态下开展测试。

2. PLC 触摸屏智能控制系统采用自主研发 PLC+7 寸悬臂触摸屏操控，中英文操作界面。吹尘启停时间、循环周期、总试验时长均可自由设置，时间范围 0s‑999h99m99s；支持断‑通‑断样品通电模式，操作简单，普通操作人员简单培训就可以上手。

3. 完整配套系统整机集成循环吹尘装置、抽真空系统、粉尘加热系统、尘储罐、流量阀、样品承载网架等全套组件；真空泵、涡旋气泵、接触器、继电器等核心元器件选用市面成熟品牌，设备运行稳定。

4. 多重安全防护配备线序保护、漏电保护、超温保护、异常报警等功能，出现故障自动提示，保障设备和被测样品安全。




主要技术参数

      工作室尺寸：1000×1000×1000mm

      外箱尺寸：宽 1250× 深 1450× 高 2100mm

      温度范围：Rt+10℃～60℃

      湿度：仅实时显示，不可控

     细尘粒径：75μm 以下

      粗尘粒径：150μm 以下

      出风口气流速度：1‑10m/s 可调

      灰尘浓度：2kg/m³（可调节）

      试验粉尘：滑石粉

      真空泵流量：60‑80L/H

      电源规格：380V，50Hz，功率 3KW

       使用环境条件：环境温度 15℃‑35℃，相对湿度 25%‑75% RH，大气压 86‑106KPa

适用行业与测试样品

汽车零部件、摩托车配件、电工电子电器、户外监控设备、充电桩、灯具、各类密封件、五金外壳等。 可做研发阶段可靠性验证、生产出厂抽检、产品认证防尘测试。
