设备工作原理

箱体底部设计锥形集尘漏斗，配套粉尘收集仓，高压涡轮循环风机从底部抽取滑石粉，将粉尘输送至箱体顶部均匀下落，在试验内腔形成持续循环的粉尘气流；搭配振动装置、抽真空系统、粉尘加热模块，模拟负压吸尘、粉尘干燥、间歇性吹尘等多种工况，完整还原真实沙尘环境，循环流程全自动运行，无需人工反复加粉。

核心结构与实用优势

1. 大容量内腔，适配大件产品检测

   内腔尺寸 1000×1000×1000mm，承重最高 10kg，车灯、电机外壳、整套车载配件、大型户外控制器都可完整放入测试；内腔采用 201 镜面不锈钢材质，滑石粉不易附着，擦拭清理简单，抗粉尘腐蚀；外箱选用加厚钢板烤漆或不锈钢可选，整机底部装配万向脚轮，移位、摆放更方便。

2. 分体悬臂触控屏，操作观察两不误

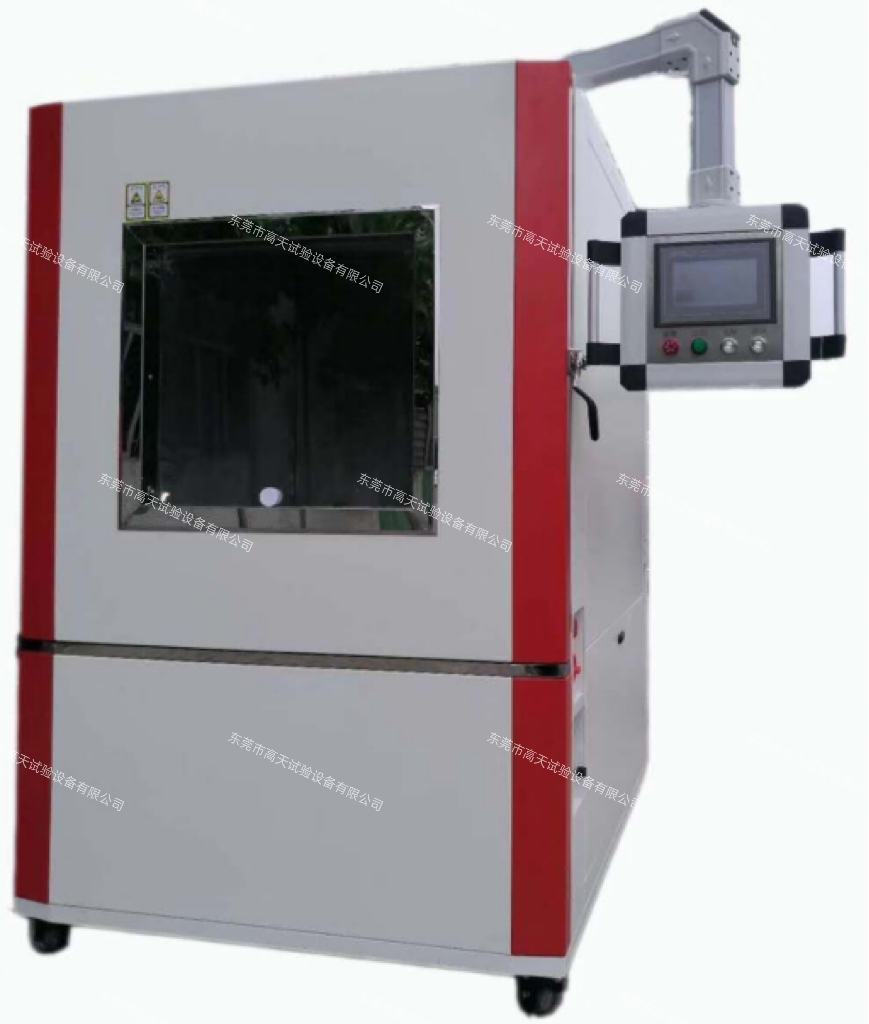

   设备右侧配备可旋转悬臂式 7 寸触摸屏，中英文双语切换，不用凑近箱体就能编辑试验程序；正面大面积钢化玻璃观察窗，内置箱内照明灯，试验全程可直观查看样品粉尘覆盖状态；观察窗配套自动刮尘器，避免粉尘遮挡视线。

   全自动化多工况控制，参数自由调节

   搭载自主研发 PLC + 触摸屏智能控制系统，吹尘、粉尘烘烤、真空抽气、振动四种工序可独立设置启停时长、循环次数：

   1.单段试验时长 0 秒～999 小时 99 分 99 秒自由设定；

   2.吹尘 / 静置、真空 / 静置、振动间歇周期任意编辑；

   3.试件内置 AC220V 16A 防尘电源插座，可在试验过程中给产品通电，模拟带载防尘测试；粉尘浓度、出风口气流速度均可无级调节，适配 IP5X、IP6X 不同防尘等级试验要求

   4.完善粉尘循环与加热系统

   标配高压高速循环风机，出风口气流 1~10m/s 可调；配套独立不锈钢云母粉尘加热套，可提前烘干滑石粉，避免粉尘受潮结块堵塞管路；底部振动电机持续抖动漏斗，防止粉尘堆积结块，保证粉尘循环均匀；真空泵流量 60-80L/H，可对样品内腔抽负压，精准模拟粉尘渗入工况。试验标准粉尘采用 75μm 细尘、150μm 粗尘两级滤网分离，金属防护网丝径 50μm，严格匹配国标粉尘粒度要求，标准滑石粉投放量 5kg/m³，粉尘浓度 2kg/m³ 可按需调整。




   5.多重安全防护，长时间无人值守运行无忧
   整机集成全套安全保护机制：相序保护、漏电过载保护、箱体超温保护、仪表温控异常报警，一旦出现线路故障、温度超标，设备自动停机并声光提醒，避免样品损坏、设备故障扩大。整机配件选用正泰、欧姆龙、台湾铭纬等一线品牌元器件，稳定耐用，后期更换维护成本低。
   完整技术参数

   1.型号：GT-FSC-1000

   2.内腔尺寸：1000×1000×1000mm

   3.设备外形尺寸：宽 1250× 深 1450× 高 2100mm

   4.温度区间：室温 + 10℃ ~ 60℃，湿度仅实时显示不可控

   5.粉尘规格：细尘 75μm 以下、粗尘 150μm 以下，标配滑石粉

   6.出风口气流速度：1-10m/s 可调

   7.粉尘浓度：2kg/m³（可调），标准滑石粉投放 5kg/m³

   8.真空泵流量：60-80L/H

   9.样品承重：10kg

   10.控制方式：PLC+7 寸悬臂式触摸屏，中英文操作界面

   11.电源规格：380V/50Hz，整机功率 3KW

   12.使用环境：环境温度 15~35℃，环境湿度 25%~75% RH，大气压力 86~106KPa

   13.标准配件：刮尘器、箱内照明灯、防尘试件插座、PT100 温度传感器、样品置物网架

   适用行业与测试样品

   1.汽车零部件行业：车灯、车载控制器、线束接头、充电枪、底盘密封件、摩托车配件 IP 防尘测试；

   2.户外电气安防：监控摄像头、门禁锁具、户外配电箱、光伏接线盒、充电桩外壳；

   3.电子电工产品：工控设备、电机、传感器、仪器仪表、各类塑胶密封壳体；

   4.第三方检测 / 实验室：依据国标开展 IP5X、IP6X 防尘等级检测，出具合规试验数据。

   企业配套服务

   东莞市高天试验设备有限公司深耕环境可靠性设备生产 20 年，全系列砂尘试验设备自主钣金、组装、整机调试，出厂前完成粉尘循环、真空、温控全流程校验。标准 1000L 机型现货可快速发货，支持按需调整内腔容积、增加高温、循环风量、负压等非标功能；整机享受一年标准质保，7×12 小时线上远程技术指导，全国区域可安排工程师上门装机调试、操作人员实操培训，风机、滤网、密封胶条等易损件长期备货供应。
