产品特点

1. 一机覆盖多 IP 等级，可完成 IPX3、IPX4、IPX4K 摆管淋雨，以及 IPX5、IPX6 高压喷射测试，不用更换多台设备，降低采购成本。

2. 水循环设计，试验用水收集回流至水箱循环利用，节约水资源；水箱配置浮球、溢水孔，搭配透明软管水位标尺，水位观察直观，方便操作人员日常维护。

3. 样品转盘功能完善，转盘转速 1‑5r/min 可调，转盘高度 300‑400mm 可调节，最大承重 50kg，测试时样品匀速转动，保障各个面受水均匀，试验结果重复性好。

4. 摆管采用步进电机驱动，摆动运行平稳，摆动角度、摆动频次均可设置；IPX5/IPX6 配置独立高压喷水枪，压力、流量可按标准调节，适配不同测试要求。

5. 硬件配置扎实耐用，水箱、电箱、喷管均采用 SUS304 不锈钢材质，抗腐蚀不易生锈；整机框架使用镀膜铝合金型材，箱体采用不锈钢方管加固，长期使用不易变形。

6. 控制操作简单直观，搭载自主研发触摸屏控制系统，试验时间、摆管参数、转盘转速均可在面板直接设定；配备压力表、机械式流量计，可直观读取喷水压力与实际流量，方便对照标准调试参数。

7. 多重安全防护，配备漏电、相序保护，异常情况自动报警，设备运行稳定，降低现场使用风险。

主要技术参数

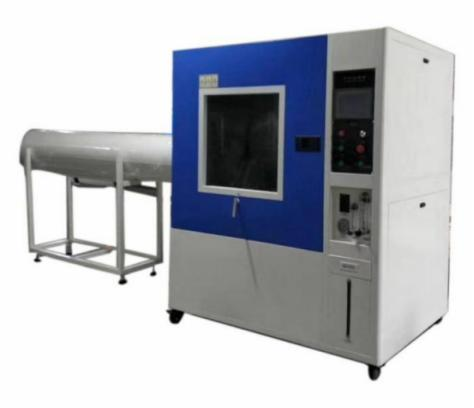

       产品型号：GT‑LY‑IPX3456

       内箱尺寸：1000×1000×1000(W×D×H)mm

       外箱尺寸：1450×3750×1800(W×D×H)mm

       转盘直径：400mm（最大 600mm）

       转盘承重：50kg

       转盘转速：1‑5r/min 可调

       转盘高度：300‑400mm 可调

       共用水箱尺寸：600×400×400(W×D×H)mm

       水位观测：透明软管 + 不锈钢标尺，精度 1mm

       电源：380V 50HZ 三相五线，功率约 6KW

       使用环境：环境温度 10‑35℃，24h 平均温度≤28℃；相对湿度≤85% RH

       安全保护：漏电保护、相序保护、报警提示

IPX3‑IPX4 摆管淋雨参数

      摆管半径：400mm

       喷嘴孔径：IPX3/IPX4：φ0.4mm；IPX4K：φ0.8mm

       喷头距离样品：200mm 以内

       喷水孔径间距：50mm

       摆管摆动角度：120°~320° 可设置

       喷嘴夹角：IPX3：120°；IPX4/IPX4K：180°

       摆管速度；30°/s；IPX3：15 次 /min，IPX4：5 次 /min

       喷水压力：80‑150Kpa

      水流量：IPX3：1.33L/Min±5%；IPX4：1.75L/Min±5%；IPX4K：22.2L/Min±5%

  IPX5‑IPX6 高压喷射参数

     喷头数量：2 个（IPX5、IPX6 各 1 个）

     喷孔内径：IPX5：φ6.3mm；IPX6：φ12.5mm

    喷水流量：IPX5：12.5±0.625L/min；IPX6：100±5L/min

    喷水压力：30‑200kpa（按流量调节）

    喷水持续时间： 3、10、30‑9999min 可调

设备结构组成

整机主要由测试腔体、储水水箱、喷淋系统、可旋转测试转盘、控制箱、脱水缓冲区几大部分组成。 工作时，底部水箱通过不锈钢水泵将水加压输送至喷管喷头，水流喷射到转盘上的被测样品，落水回流至水箱实现水循环。管路集成水泵、压力表、流量计、电磁阀等元器件，压力流量可手动调节，便于快速匹配标准试验条件。

东莞市高天试验设备有限公司拥有 20 年环境试验设备生产经验，整机从结构设计、钣金加工、元器件选配到整机装配调试全部自主完成。可根据客户样品尺寸、测试要求提供非标定制，同时提供技术咨询、上门调试以及后期维护服务，欢迎广大客户来电咨询。
